OVERVIEW

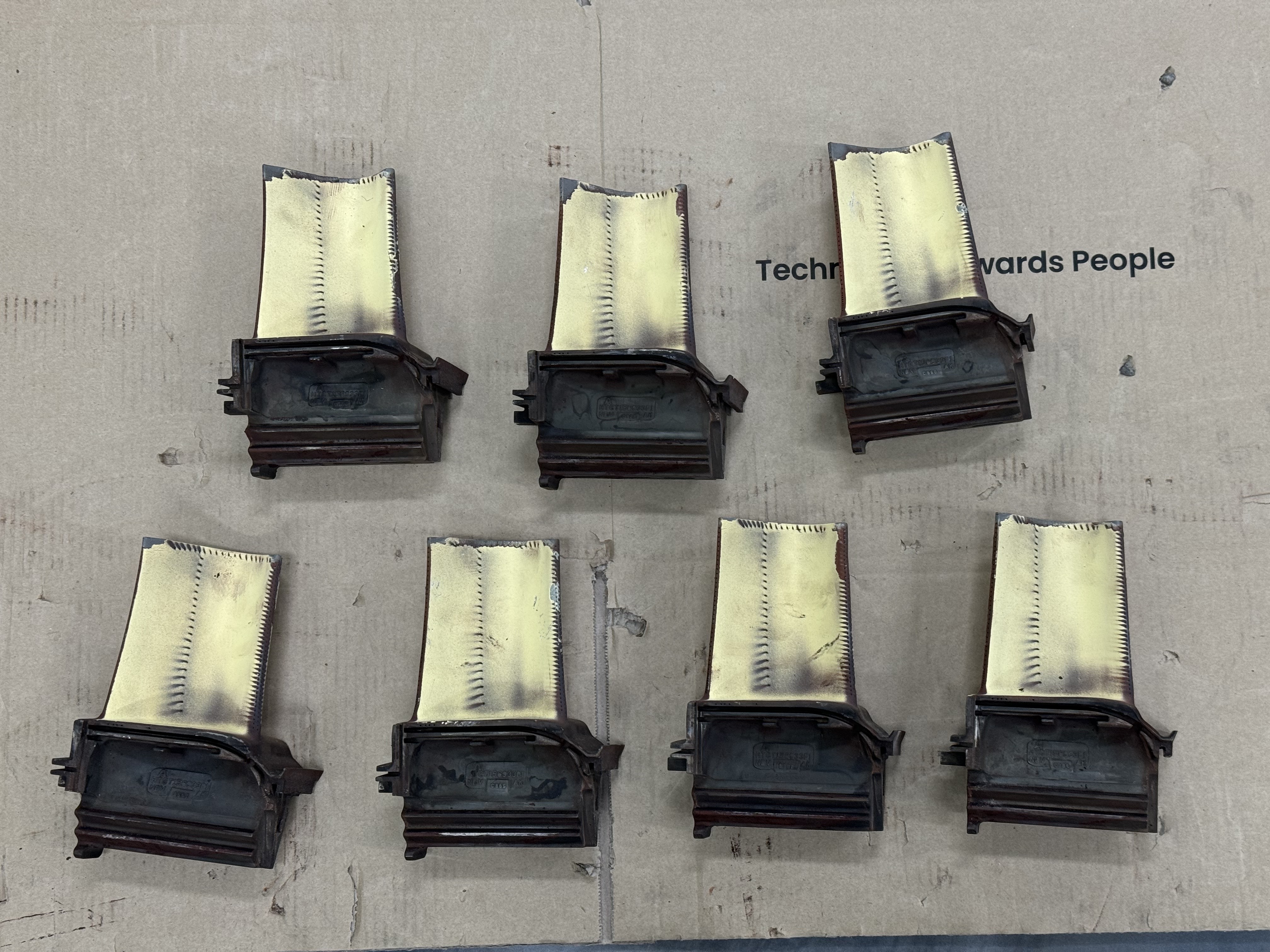

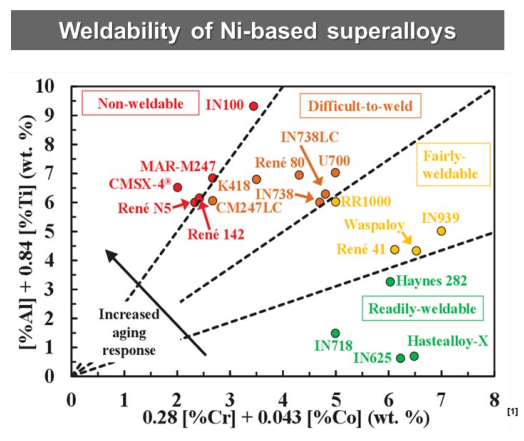

용접 또는 기타 방식으로도 보수가 불가하여 폐기되는 첨단 소재 부품을

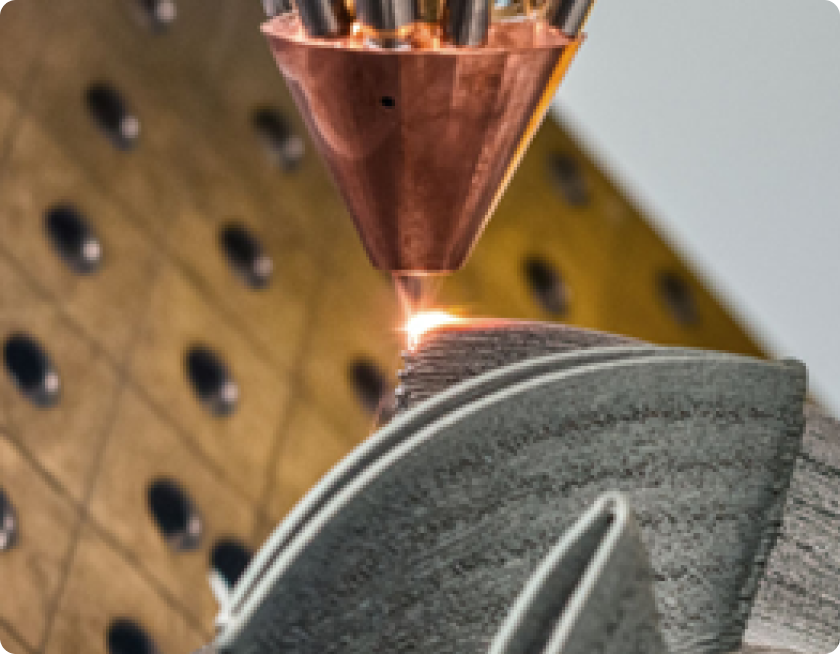

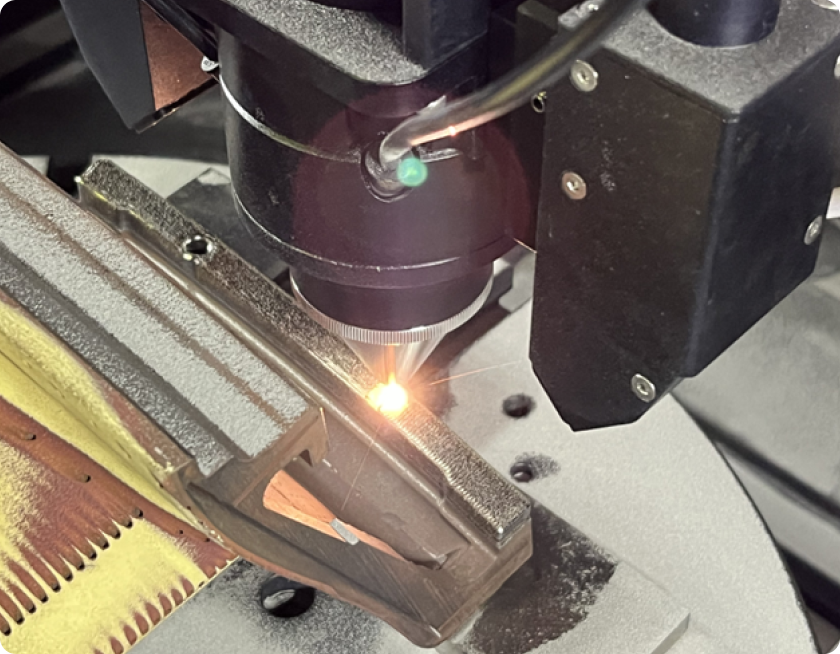

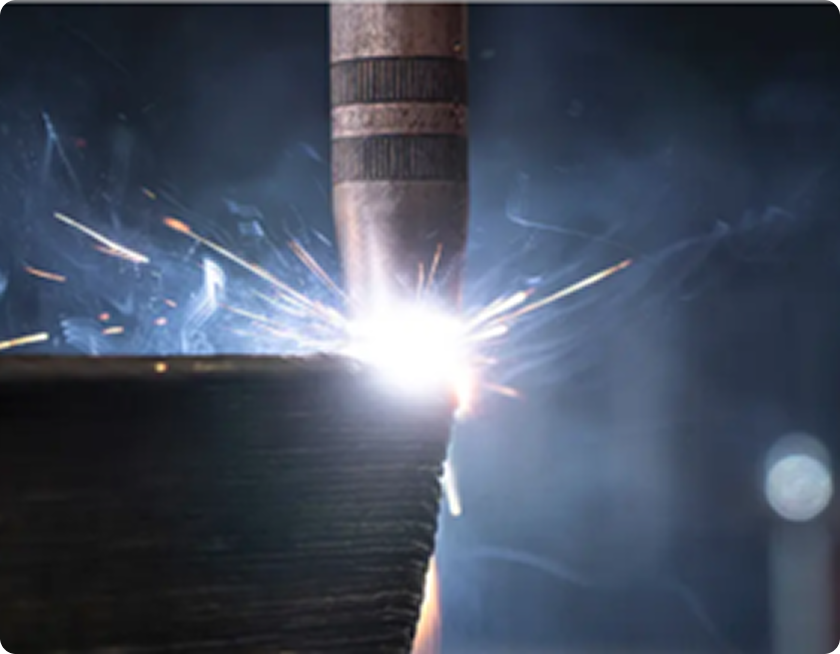

DED 3D 프린팅 방식을 적용하여 균일하고 정밀하게 보수

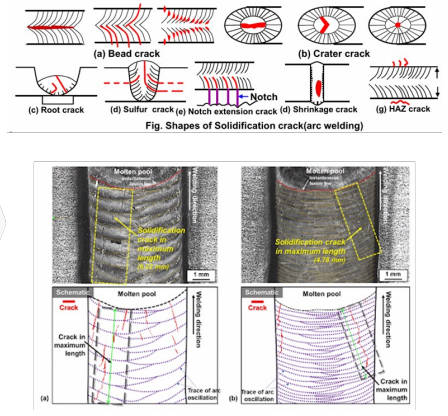

로봇의 자동화 시스템으로 높은 정밀도 | 기존 용접 방식보다 높은 Grade 소재 적용 가능 | 레이저에 기반한 보수 방식으로 열영향부 최소화
PROCESS
3D 스캐닝부터 검수까지 총 5 step으로 구성
3D 스캐닝
파손된 부품을 고정밀 3D 스캐너로 스캔하여 형상 데이터를 확보
설계
확보한 스캔 데이터를 기반으로 원 상태의 부품 형상과 비교하여 보수가 필요한 파트에 대한 모델링을 설계
DED 보수
설계 데이터에 기반하여 DED 3D 프린팅 방식을 적용하여 파손부 보수
후가공
보수가 완료된 부품은 고객의 요구 조건에 따라 추가적인 가공 진행 (컷팅, 절삭, 밀링, 블라스팅, 열처리 등)

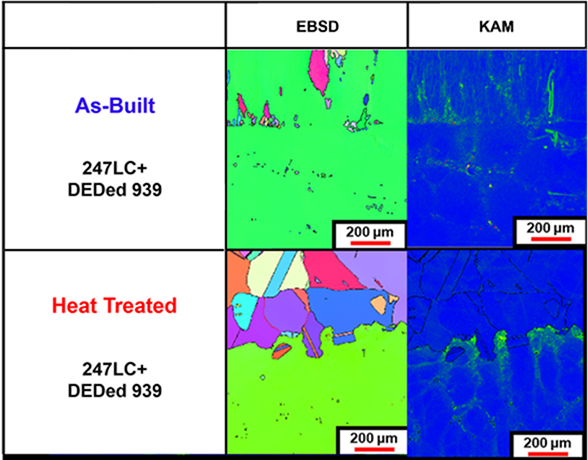

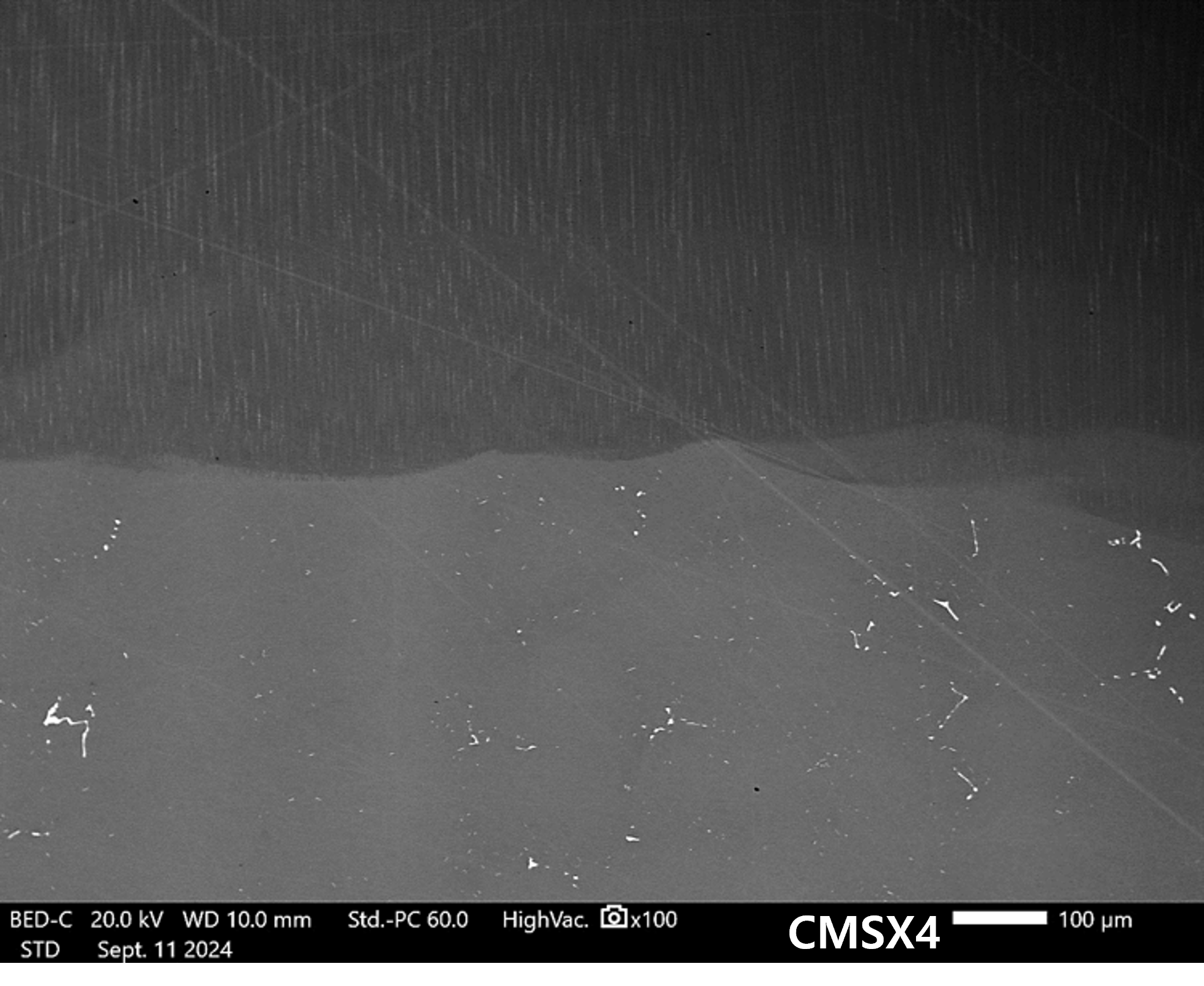

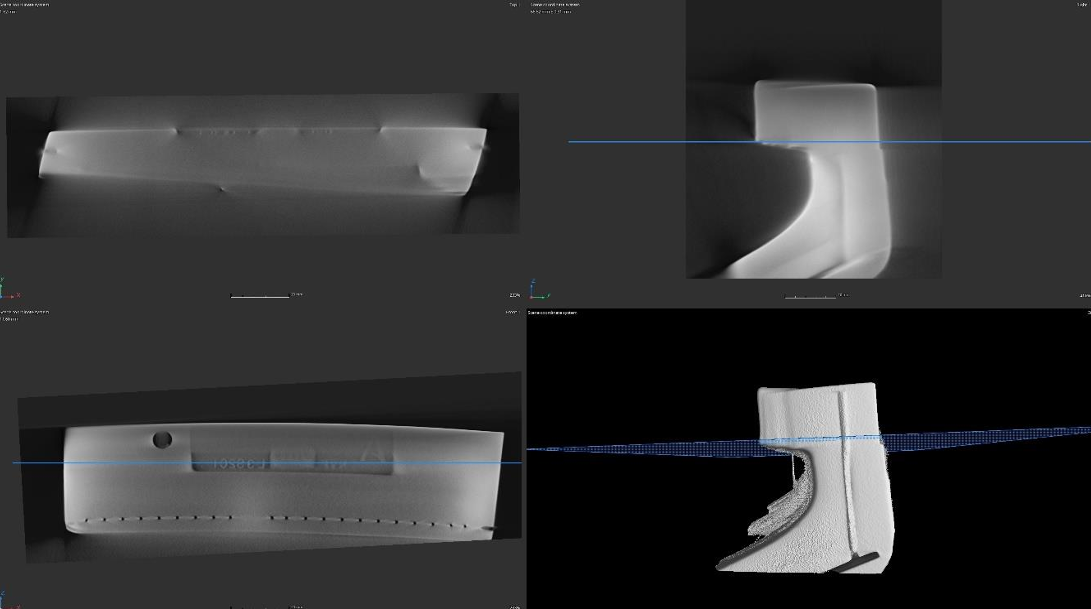

검수

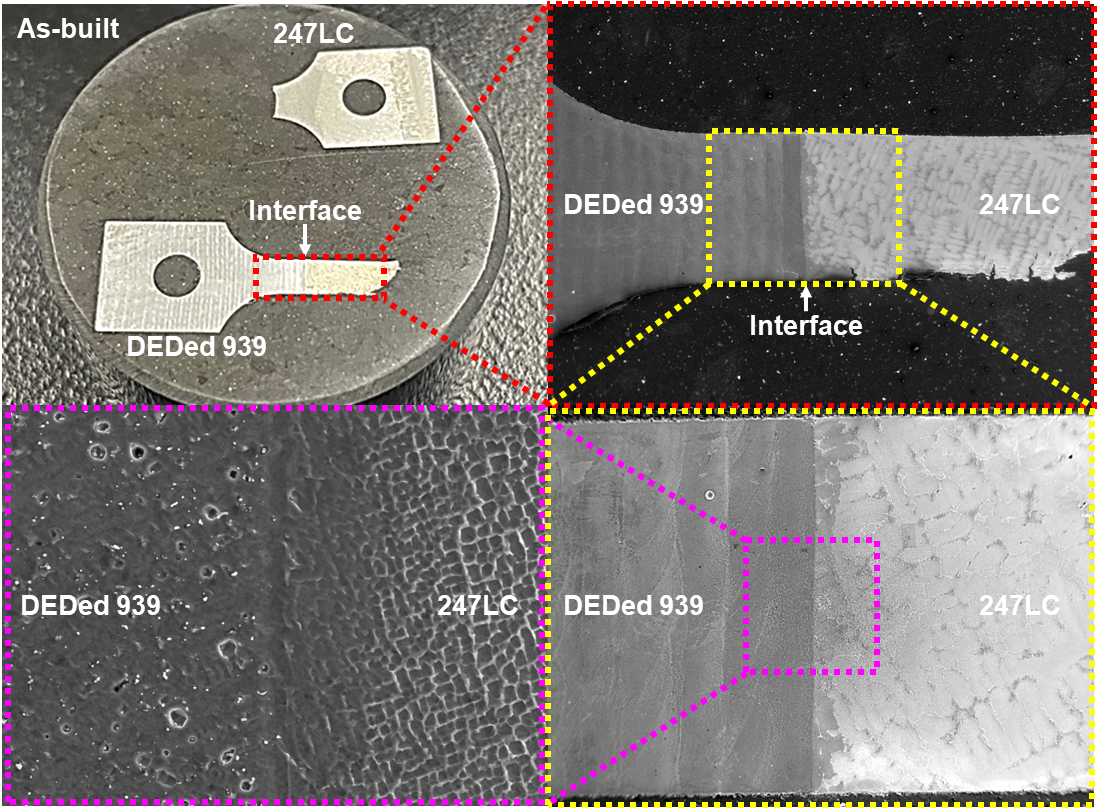

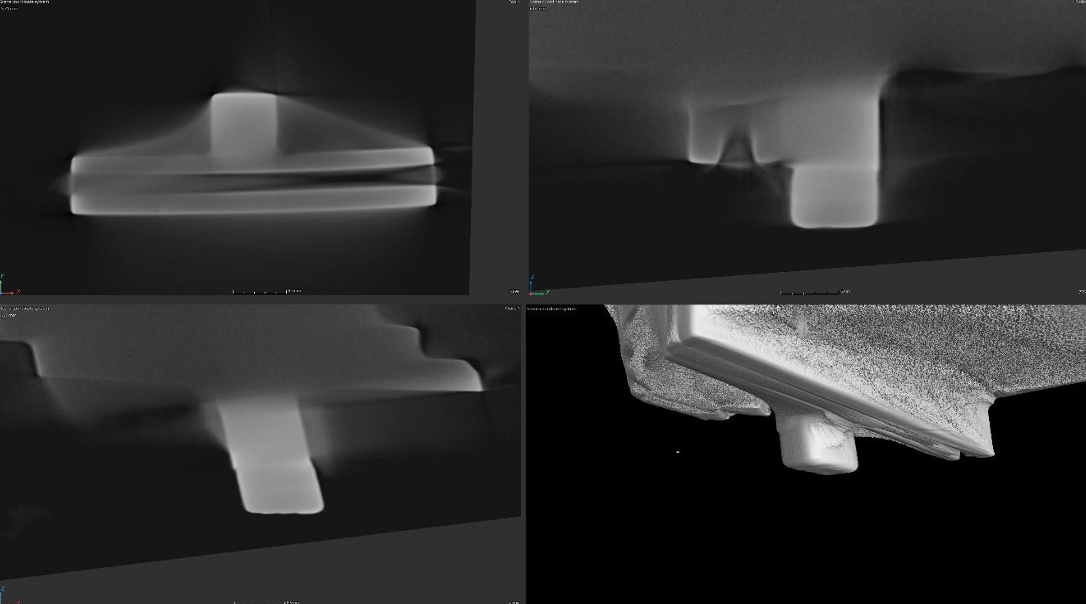

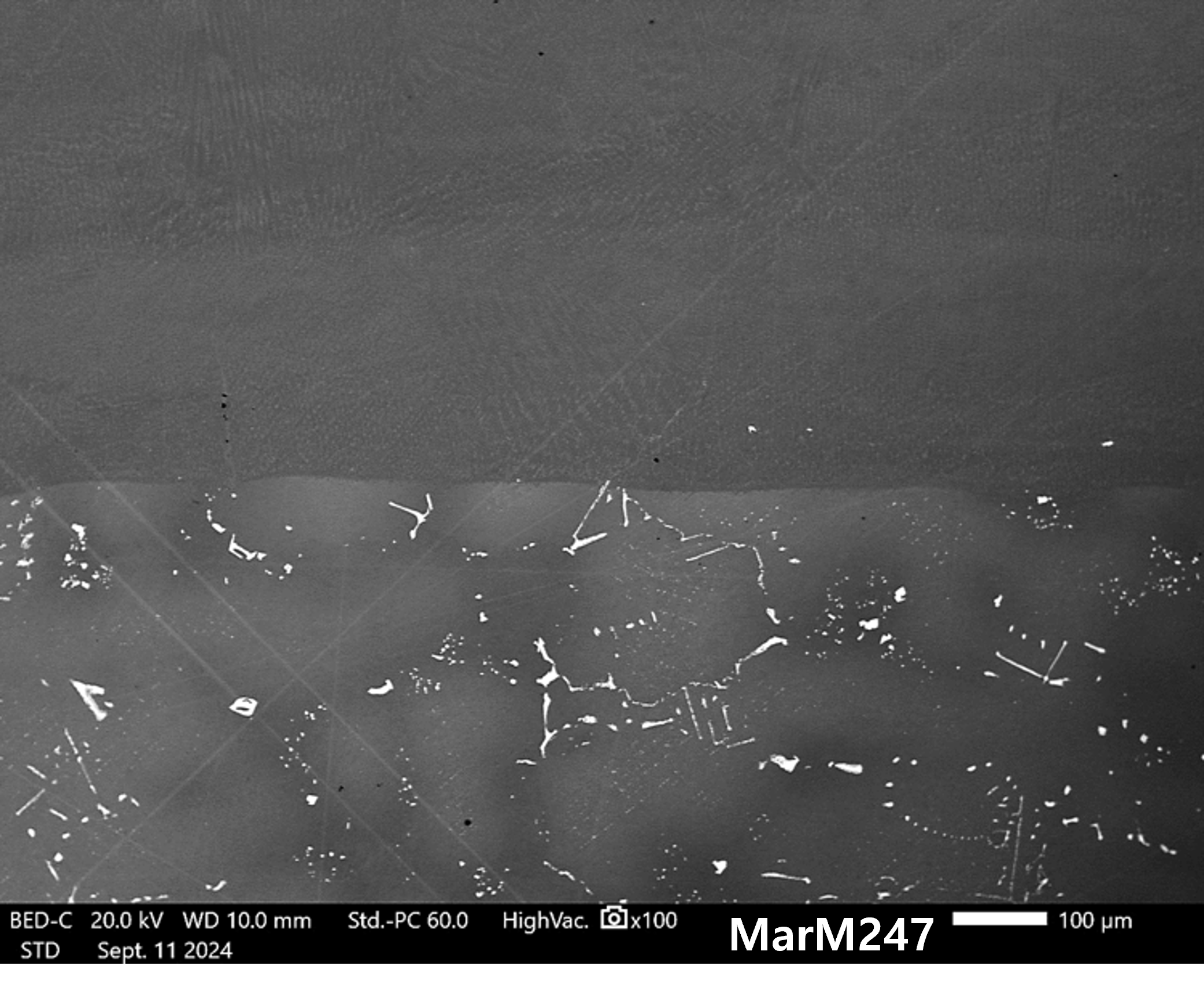

보수가 완료된 부품의 외관 형상과 품질 테스트를 통한 보수부 건전성 & 신뢰성 검토
Equipment
보유중인 금속 보수 장비

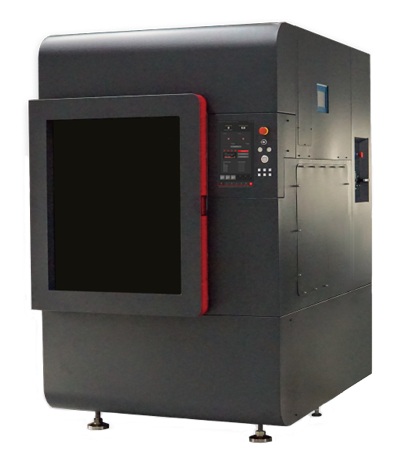

| Type | L-PBF |
| Model | AnyX-250 |
| Maker | CSCAM |
| Stroke (mm) | X 500 Y 600 Z 385 |
| 내용 | 씨에스캠(주)(CSCAM)에서 개발한 산업용 프리미엄 메탈 3D프린터로 금속 분말을 레이저로 용융·적층하여 금속 부품을 제작하는 장비입니다. |

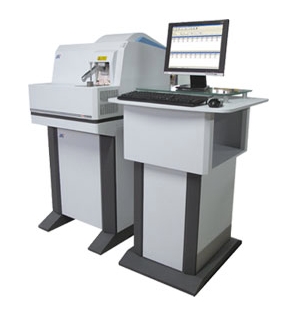

| Type | Scan |
| Model | M5000 |
| Maker | Focused Photonics Inc |
| 내용 | FPI M 5000 은 일반적인 금속, 비철, 시료에 포함 되어있는 금속성분 분석기로 테스트를 통해 그 성능을 검증받은 부품으로 구성된 모델로 철, 비철금속을 위해 특별히 설계 되었습니다. |
| Type | Scan |
| Model | ONH836 |
| Maker | LECO |
| 내용 | 산소, 질소, 수소의 동시 분석이 가능하며, 자동 청소 시스템 등 고급 기능을 갖추고 있습니다. |
| Type | Welding |
| Model | Ark Welding Robot |
| Maker | CHAIFU |
| 내용 | 1400mm 길이의 로봇 팔을 가진 6축 산업용 MIG 용접 로봇으로 할로우 리스트(Hollow Wrist) 기술을 통해 짧은 동작 사이클과 높은 정밀도의 궤적을 보장합니다. |
| Model | HandySCAN 3D |
| Maker | CREAFORM |
| Characteristic | Accuracy : Up to 0.030 mm, Volumetric accuracy : 0.020 ± 0.060 mm/m |
| 내용 | Creaform HandySCAN 700 휴대용 3D 스캐너로 동적 참조(dynamic referencing) 기능을 통해 스캐너와 부품이 측정 중 움직여도 정확한 고품질 스캔을 제공합니다. |
Reference

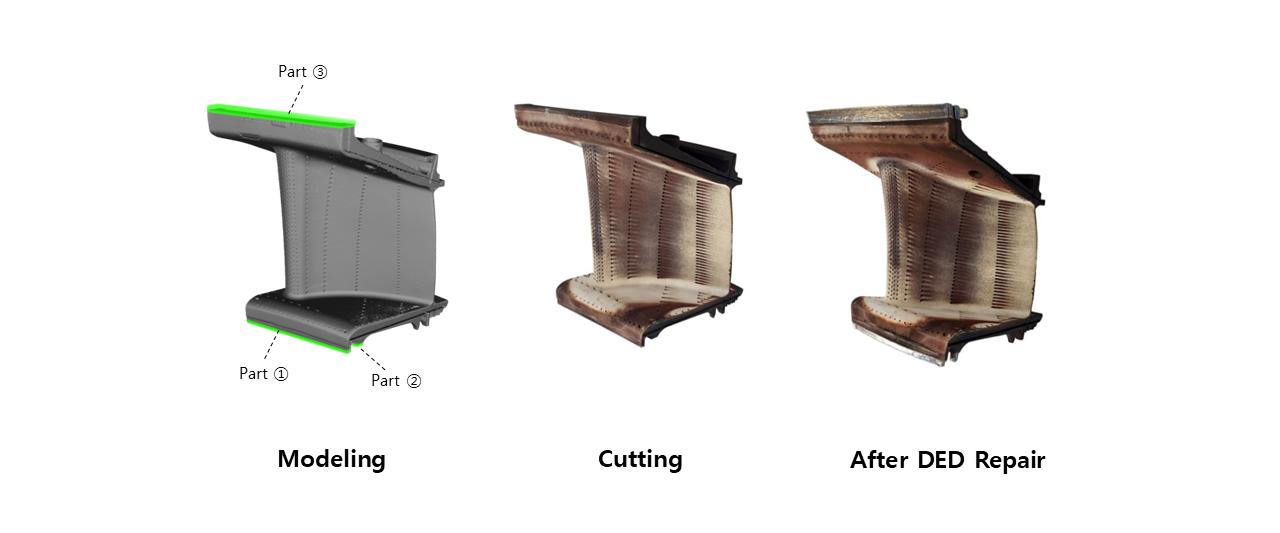

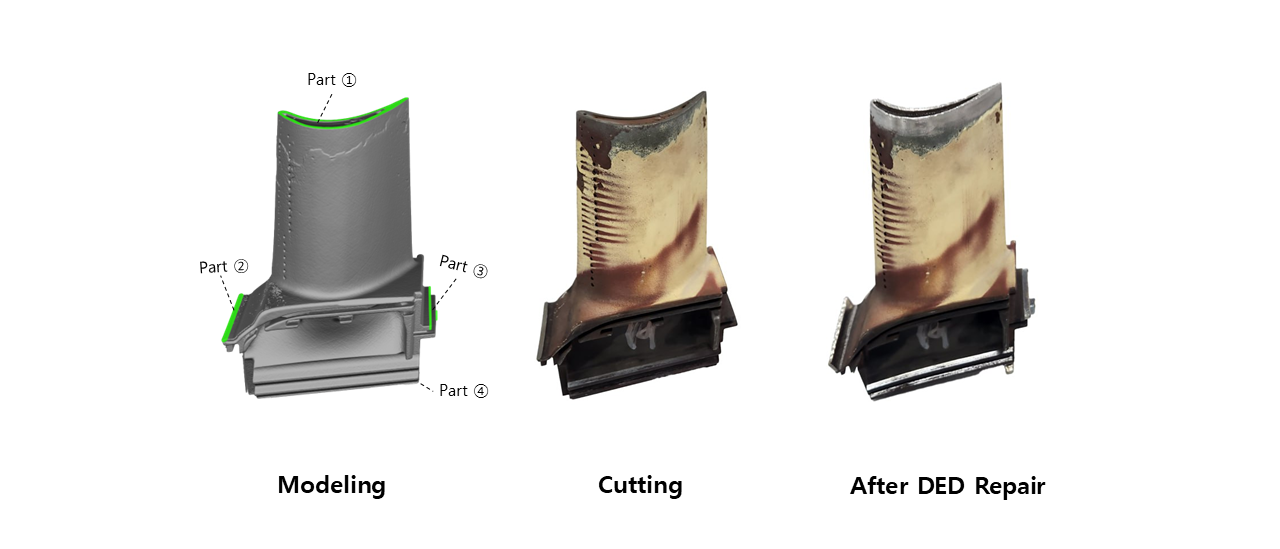

보수 수행 사례
